DT5/G系列電壓監測儀
DT5系列產品既保持了DT1系列精度高、功能強、可靠性好等特點,并在體積和重量減小的情況下,又能內置或外置GSM、GPRS無線數傳終端或LAN有線數傳終端,便于遠距離數據交互。
舜陽牌DT5系列電壓監測儀是以MCS-96系列單片十六位微機為核心的電網電壓質量監測統計儀表,能對讀入的電壓信號進行轉換處理,在時鐘的同步控制下,自動統計各項數據,并將統計結果存儲起來,以便用戶需要時作選擇性輸出。
在DT1系列的基礎上,公司推出了輕巧型全塑殼DT5系列電壓監測儀新產品。DT5系列產品保持了DT1系列精度高、功能強、可靠性好等特點,并在體積和重量減小的情況下,又能內置GSM或GPRS無線數傳終端。
舜陽牌DT1系列電壓監測儀是以MCS-96系列單片十六位微機為核心的電網電壓質量監測統計儀表,能對讀入的電壓信號進行轉換處理,在時鐘脈沖的同步控制下,自動統計和分析各項數據,并將統計結果存儲起來,以便用戶需要時作選擇性輸出。
DT5系列電壓監測儀可對多至三路的電網電壓信號進行采集、顯示及分類統計,是電力系統監測、考核電網電壓質量之得力助手。
DT5系列電壓監測儀對各路電壓信號分別采用真有效值/直流(TRMS/DC)轉換器,能夠準確、實時地測量各種電壓波形的真有效值。
DT5系列電壓監測儀的主要技術性能:
綜合測量誤差絕對值(在Un±20%范圍內,Un為被監測電壓的額定值):≤0.5%
靈敏度:K≤0.5%
時鐘誤差絕對值:1s/d
統計精確度:0.02%
使用時限:可長期連續使用
功耗:≤3VA(不含通信終端)
使用環境溫度:-5℃~+40℃;極限溫度:-20℃~+50℃
相對濕度:20%~90%(≤40℃時)
交流供電:Ug±20%(Ug為額定電壓值,以?xún)x表上所標出的電源電壓為準)
重量:1.3kg
外形尺寸:205×146×70mm3
安裝方法:

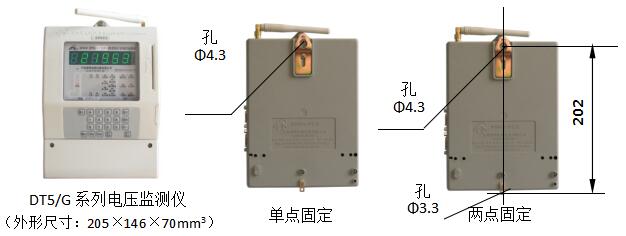

DT5/G系列電壓監測儀的外形如下圖所示,它通常采用單點固定(掛孔上部寬4mm),也可以采用兩點固定。采用兩點固定時,其上下兩點之間的距離為202mm。
產品規格型號:
型 號 |
可監測回路數 |
可 監 測 電 壓(AC-V) |
工作電源(AC) |
|||
規 格 |
第1路 |
第2路 |
第3路 |
|||
DT5/G掛裝式
|
單 路 |
1×100V/G |
100V |
/ |
/ |
與第1路并接注1 |
1×220V/G |
220V |
/ |
/ |
與第1路并接 |
||
1×380V/G |
380V |
/ |
/ |
與第1路并接 |
||
1×100V*/G |
通用型,第1路接100、220或380V |
與第1路并接 |
||||
雙 路 |
2×100V/G |
100V |
100V |
/ |
與第1路并接注1 |
|
220V、380V/G |
220V |
380V |
/ |
與第1路并接 |
||
三 路 |
3×100V/G |
100V |
100V |
100V |
與第1路并接注1 |
|
3×220V/G |
220V |
220V |
220V |
與第1路并接 |
||
3×380V/G |
380V |
380V |
380V |
與第1路并接 |
注1、如需獨立工作電源AC220V,需在訂貨時說明;如需用DC110V或DC220V作工作電源的,需預先申明,由我公司配置開關電源解決,費用由需方負擔。
